HY-501型振弦式測縫計使用說明書
1用途
HY-501型振弦式測縫計適用于長期布設在混凝土結構物或其它材料結構物內及表面上，測量結構物伸縮縫或周邊縫的開合度(變形)，并可同步測量埋設點的溫度。加裝配套附件可組成基巖變位計、表面裂縫計等測量變形的儀器。

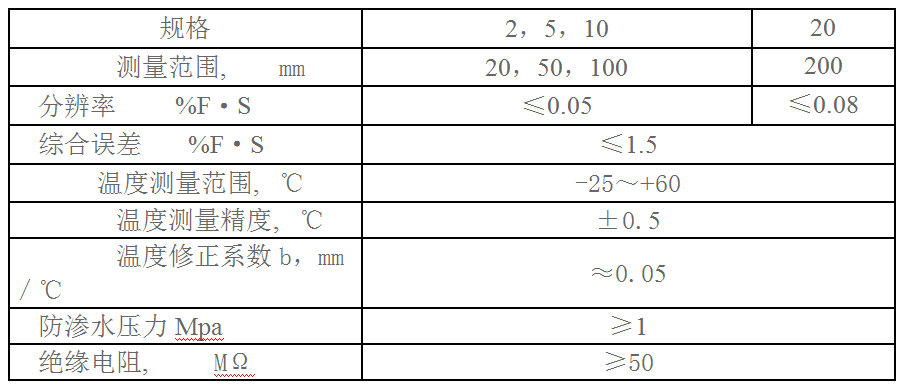

2規格及主要技術參數
3結構及工作原理
3.1結構
501型振弦式測縫計由前后端座、保護筒、信號傳輸電纜、振弦及激振電磁線圈等組成。
3.2工作原理
當被測結構物發生變形時將會帶動測縫計變化，通過前、后端座傳遞給振弦使其產生應力變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出被測結構物的變形量。同時可同步測量埋設點的溫度值。
4.1附件的埋設
首先檢查測縫計是否完好，將儀器接上讀數儀,用手握住儀器兩端,向兩頭拉或壓，看讀數儀讀數是否正常。當確認測縫計完好后,將保護筒拆下來，準備安裝保護筒。根據設計要求確定埋設高程、方位，在設計定位的工作縫模板的內側(工作縫先澆注的一側)上固定安裝護管蓋，之后將護管及前端座旋在護管蓋上。附件安裝要牢靠，以免混凝土澆搗及拆模時保護筒移位。確定安裝完好后，即可澆搗混凝土。
4.2測縫計的埋設安裝
拆模后在工作縫的外側擰下護管蓋，按設計編號將對應的測縫計(已接長電纜并旋上后端座)小心地旋緊在前端座上(用手旋緊)。調整測縫計的埋設零點。將電纜按設計走向埋設固定好，集中引出。
4.3注意事項
測縫計安裝定位后應及時測量?jī)x器初值，根據儀器編號和設計編號作好記錄并存檔，嚴格保護好儀器的引出電纜。
5驗收與保管5.1用戶開箱驗收儀器，應先檢查儀器的數量(包括附件)及出廠檢驗合格證等是否與裝箱清單相符。5.2開箱后每支儀器應先用100V兆歐表量測電路與密封殼體之間的絕緣電阻，其測值應滿足絕緣電阻規定要求。驗收時每支儀器應用讀數儀測量，檢查儀器是否正常。
5.3儀器應保管在干燥、通風的房間中。
