強制對中盤歸心盤
時間：2024-01-17 11:37:16瀏覽量：2647
在進行特種精密工程測量操作時，由于其精度要求，采用垂球對中，光學對中或激光對中時對中誤差在總體誤差中會產生顯著的影響，因此采用精密儀器觀測時多采用強制對中的方法。精密工程測量中常用的強制對中方法有：(1)在整個觀測過程中，儀器的位置保持不動...
詳細介紹
在進行特種精密工程測量操作時，由于其精度要求，采用垂球對中，光學對中或激光對中時對中誤差在總體誤差中會產生顯著的影響，因此采用精密儀器觀測時多采用強制對中的方法。
精密工程測量中常用的強制對中方法有：
(1)在整個觀測過程中，儀器的位置保持不動，這樣幾乎沒有對中誤差;這種方法多用在室內，但長時間保持儀器不動較為困難，只適用于短期工程。
(2)建立觀測墩，觀測墩頭基本上像三角架頭，在觀測墩平臺上埋設中心連接螺旋，使用時直接將儀器插上，其對中誤差<士0.2 mm；埋設的中心連接螺旋zui好采用防銹的銅質材料。
(3)在觀測墩上埋設儀器基座，使用時直接將儀器照準部或相應部位插人，其對中誤差<10.1；也要對基座采用防護裝置。
工程實例
建立外部變形監測控制網的主要目的在于為其他各外部監測系統提供基準(參考系)，同時也可做為近壩巖體穩定觀測的工作基點檢測各部位工作基點的穩定性和近壩巖體juedui位移量，對于重要的水利樞紐工程是很需要的。
外部變形監測控制網(平面)設計測角精度士0.5"，邊長測量精度土((lmm+ lppm x D)，zui弱點點位中誤差土1.41mm，邊長的可靠性不小于0.3，各點的靈敏度不大于5mm。該網共由13個點組成平均觀測邊長530米，為減弱或除去對中誤差的影響，各控制點均埋設具有強制對中裝置的混凝土觀測墩。

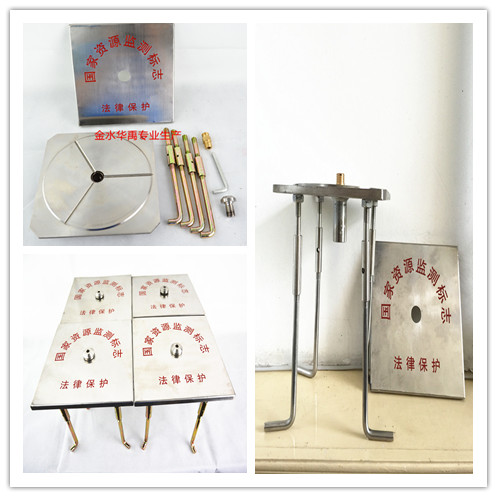

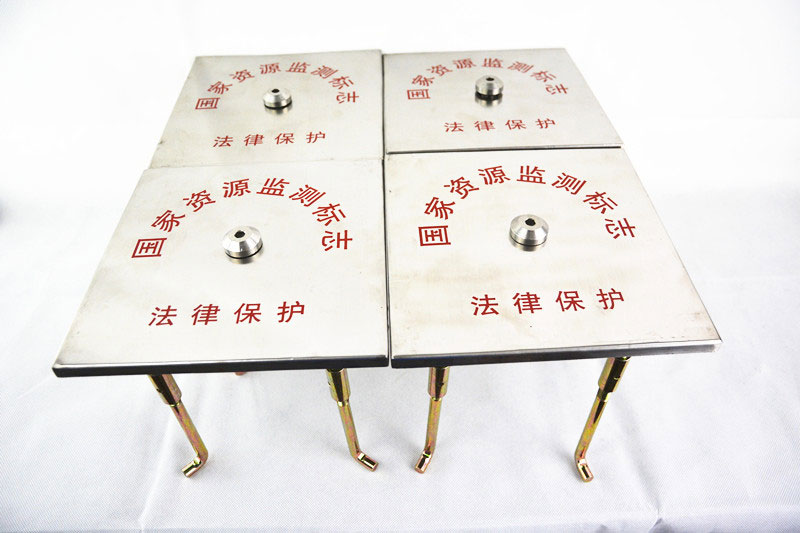

強制對中基座實例
F-1A/DZ-A利用三槽定位的原理，為各種經緯儀、測距儀、水準儀等測量儀器設備提供強制歸心的連接。
適用工作范圍：變形觀測、滑坡監測、精密控制網等工作基點、位移點和校測點安裝。
配合儀器：國內外各型經緯儀測距儀和各類照準覘標、全覘儀。
對中誤差：0.05毫米
基座尺寸：190*190/180*180 毫米
基座板材料：不銹鋼
